Cara Membuat Kabel Coaxial

Peralatan & Bahan Diperlukan

1. Kabel Coaxial (RG6 / RG59)

Digunakan untuk menghantar isyarat audio, video atau data mengikut jenis dan jarak penggunaan.

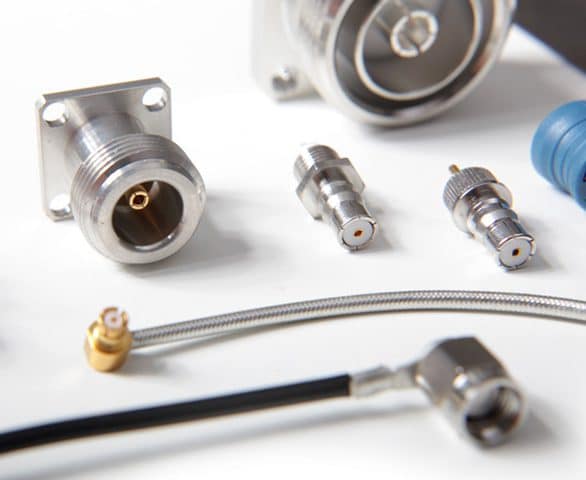

2. Connector Coaxial (BNC / F-Type / RCA)

Berfungsi sebagai penyambung kabel coaxial kepada peranti atau peralatan.

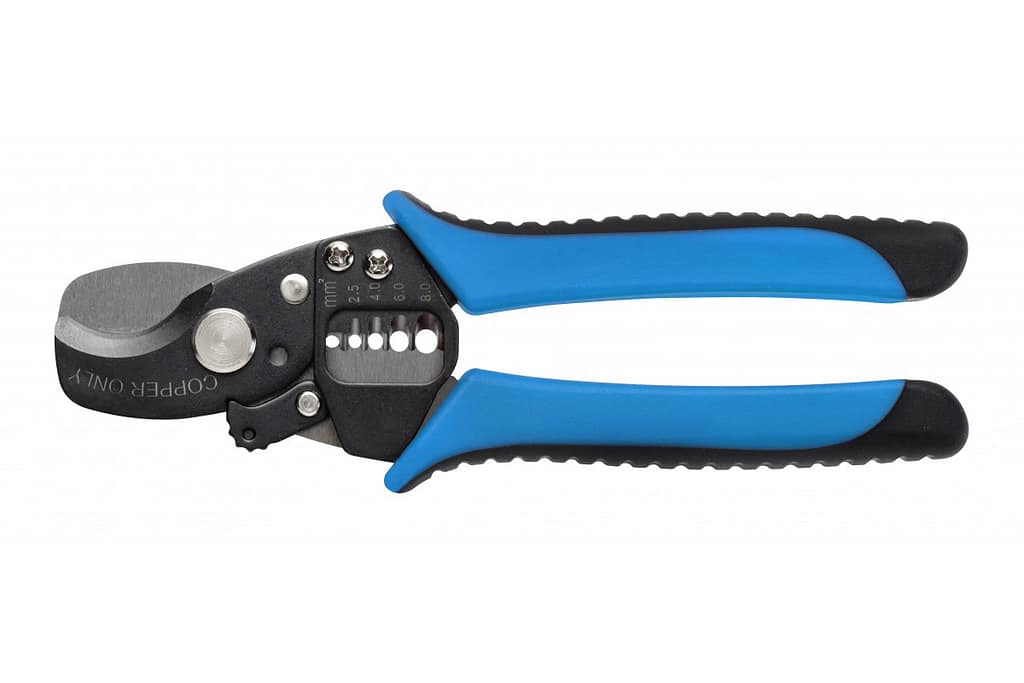

3.Cable Cutter

Digunakan untuk memotong kabel coaxial mengikut panjang yang diperlukan.

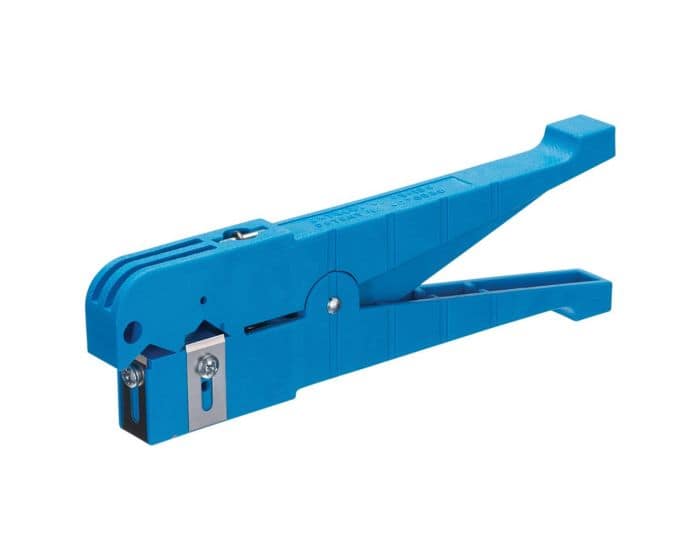

4. Coaxial Stripper

Digunakan untuk menanggalkan lapisan penebat kabel tanpa merosakkan bahagian dalaman.

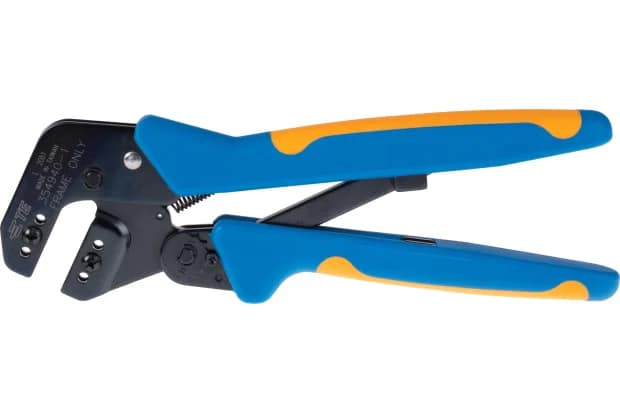

5. Crimping Tool / Compression Tool

Digunakan untuk mengunci connector pada kabel supaya sambungan kukuh dan kemas.

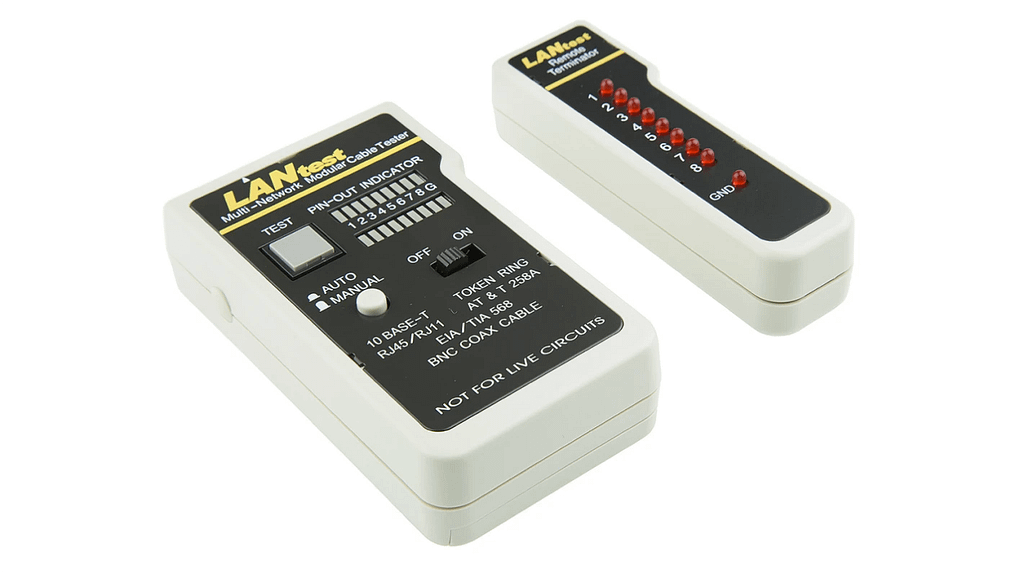

6. Cable Tester

Digunakan untuk menguji kabel bagi memastikan sambungan dan penghantaran isyarat berfungsi dengan baik.

Langkah-Langkah Pembuatan Kabel

Langkah 1: Ukur & Potong Kabel

  1. Ukur panjang kabel mengikut keperluan.
  2. Potong kabel menggunakan cable cutter.
  3. Pastikan potongan lurus dan kemas.

Langkah 2: Menanggalkan Penebat Luar

  1. Gunakan coaxial stripper.
  2. Kupas penebat luar kira-kira 1.5 – 2 cm.
  3. Lipat anyaman (braided shield) ke belakang.

Langkah 3: Menanggalkan Penebat Dalam

  1. Kupas penebat dalam (dielectric) kira-kira 0.5 – 1 cm.
  2. Pastikan teras konduktor tembaga tidak rosak.
  3. Teras mesti lurus dan bersih.

Langkah 4: Memasang Connector

  1. Masukkan kabel ke dalam connector coaxial.
  2. Pastikan teras tembaga masuk ke pin connector.
  3. Anyaman (shield) mesti menyentuh bahagian logam connector.

Langkah 5: Crimp / Compression

  1. Gunakan crimping atau compression tool.
  2. Tekan sehingga connector ketat dan kukuh.
  3. Pastikan connector tidak longgar.

Langkah 6: Ujian Kabel

  1. Sambungkan kabel ke cable tester atau peralatan sebenar.
  2. Pastikan isyarat dihantar dengan baik.
  3. Periksa jika terdapat gangguan atau sambungan longgar.

Kesalahan Biasa Perlu Dielakkan

  • Anyaman menyentuh teras tengah (short circuit)
  • Kupasan terlalu panjang atau terlalu pendek
  • Connector tidak dikunci dengan kemas
  • Menggunakan connector tidak sesuai dengan jenis kabel

Keselamatan Kerja

  • Pakai sarung tangan ketika bekerja
  • Jangan gunakan alat tajam secara cuai
  • Pastikan kabel tidak bersambung dengan sumber kuasa

Kesimpulan

Pembuatan kabel coaxial yang betul memastikan kualiti penghantaran isyarat yang baik, sambungan tahan lama, dan mengurangkan gangguan.
