Proses Penyediaan Kabel Fiber Optik
Penyediaan kabel fiber optik melibatkan proses pemotongan, pembersihan, penyambungan dan pengujian gentian optik supaya isyarat cahaya dapat dihantar dengan baik tanpa kehilangan kualiti. Proses ini memerlukan ketelitian yang tinggi kerana gentian fiber sangat halus dan sensitif.
Alatan Yang Perlu Disediakan
Antara alatan asas yang digunakan dalam kerja kabel fiber optik ialah:

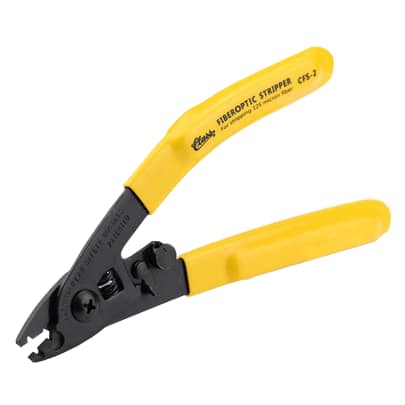

1.Fiber Optic Stripper
Digunakan untuk menanggalkan lapisan pelindung kabel fiber.

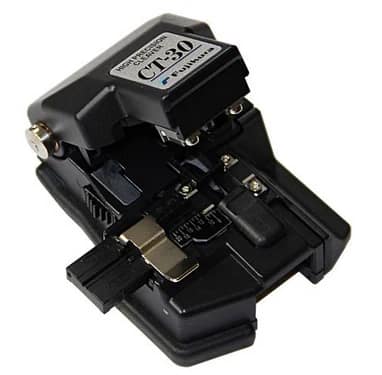

2. Fiber Cleaver
Alat khas untuk memotong hujung gentian fiber dengan kemasan yang rata dan tepat.

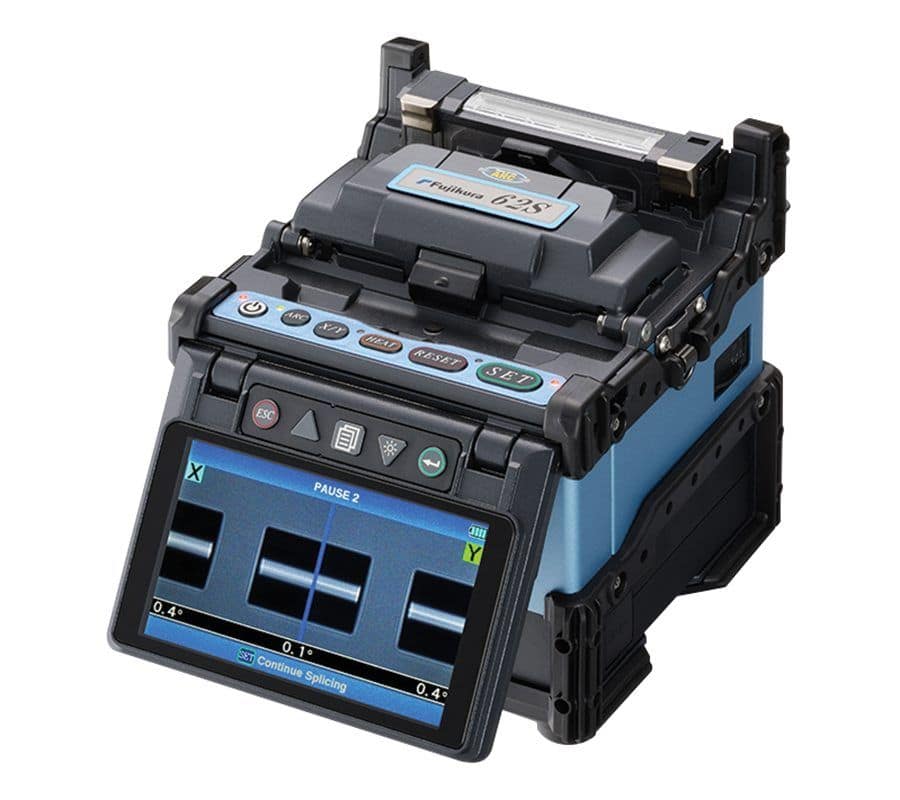

3. Fusion Splicer
Digunakan untuk menyambung dua gentian fiber menggunakan haba dan penjajaran automatik.

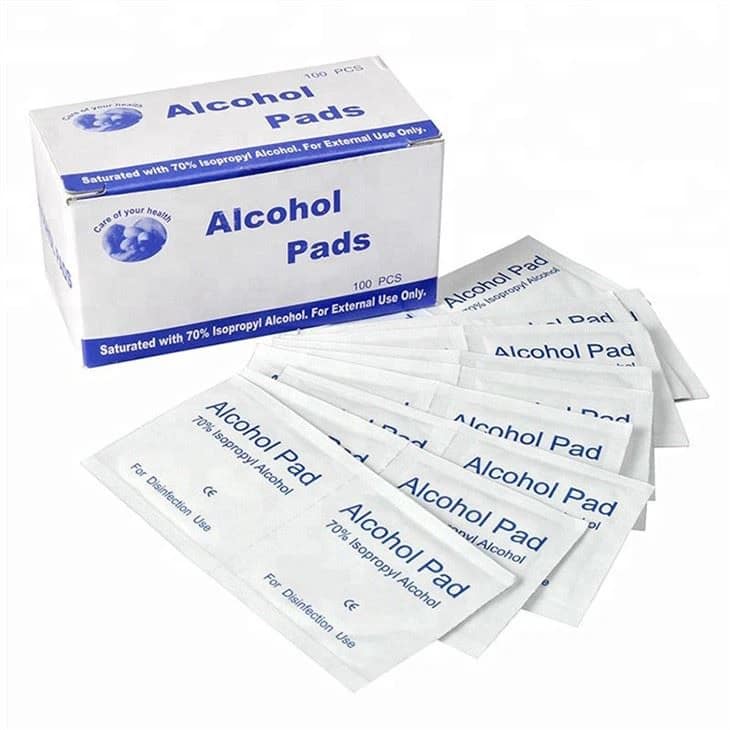

4. Alcohol Isopropyl & Tisu Bebas Habuk
Digunakan untuk membersihkan gentian fiber sebelum penyambungan.
5. Optical Power Meter & Light Source
Digunakan untuk menguji kekuatan isyarat selepas penyambungan.

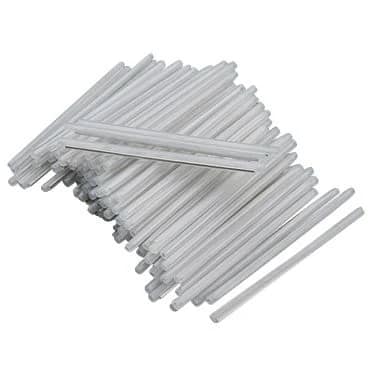

6. Pelindung Sambungan (Splice Protector)
Melindungi bahagian sambungan fiber daripada kerosakan fizikal.
Langkah-Langkah Membuat Kabel Fiber Optik
Langkah 1: Menanggalkan Lapisan Kabel
Gunakan fiber optic stripper untuk menanggalkan jaket luar dan salutan pelindung sehingga gentian fiber terdedah.
Langkah 2: Membersihkan Gentian Fiber
Bersihkan gentian fiber menggunakan alkohol isopropyl dan tisu bebas habuk bagi menghilangkan kotoran atau minyak.
Langkah 3: Memotong Gentian Fiber
Gunakan fiber cleaver untuk memotong hujung gentian fiber supaya permukaannya rata dan kemas.
Langkah 4: Menyambung Gentian Fiber
Masukkan kedua-dua hujung gentian fiber ke dalam fusion splicer. Alat ini akan menyelaraskan dan menyambung gentian menggunakan haba.
Langkah 5: Melindungi Sambungan
Pasang splice protector pada bahagian sambungan dan panaskan untuk memastikan sambungan kukuh dan terlindung.
Langkah 6: Pengujian Isyarat
Uji kabel menggunakan optical power meter dan light source bagi memastikan isyarat cahaya dapat dihantar dengan baik tanpa kehilangan yang ketara.
Kesalahan Biasa Perlu Dielakkan
- Gentian optik tercalar atau patah
- Potongan gentian tidak rata atau tidak bersih
- Debu atau kotoran masuk ke hujung ferrule
- Connector tidak dipasang atau dikunci dengan betul
- Menggunakan connector tidak sesuai dengan jenis fiber (single-mode / multi-mode)
Keselamatan Kerja
- Pakai sarung tangan dan cermin mata keselamatan
- Elakkan melihat terus ke hujung fiber yang aktif
- Gunakan alat pemotong dan pembersih fiber dengan betul
- Pastikan sumber cahaya laser telah dimatikan sebelum bekerja
Kesimpulan
Pembuatan dan penyambungan kabel fiber optik yang betul memastikan penghantaran data yang pantas, stabil dan berkualiti tinggi. Kerja yang kemas juga dapat mengurangkan kehilangan isyarat (loss) serta memastikan sambungan lebih tahan lama dan selamat digunakan.
